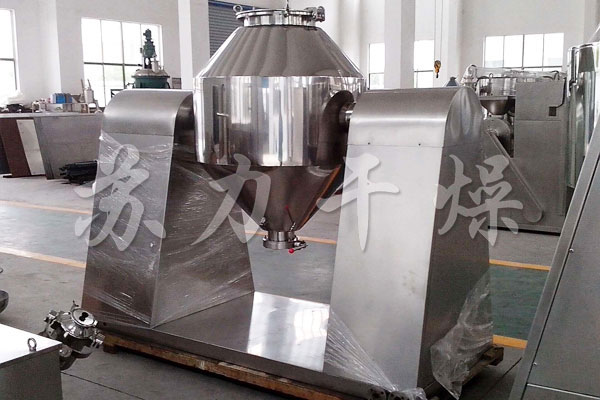

SZG-3000雙錐回轉真空幹燥機(績溪縣現代化工有限責任公司)
詳細說明
設備特點:
SZG係列雙錐回轉真空幹燥機是集混合、幹燥於一體的新型幹燥機。將冷凝器,真空泵與幹燥設備配套,組成真空幹燥裝置。(如不需要回收溶劑,冷凝器可不用)本機設計先進,內部結構簡單,清掃容易,物料能全部排出,操作簡便。能降低勞動強度,改善工作環境。同時因容器本身回轉時物料亦轉動,但器壁上不積料,故傳熱係數高,幹燥速率大,不僅節約能源,而且物料幹燥均勻充分,質量好。可廣泛應用於製藥、化工、食品、染料等行業的幹燥。
設備流程工藝:
工作原理:
SZG係列雙錐回轉真空幹燥機為雙錐形的回轉罐體,罐體在真空狀態下,向夾套內通入導熱油或熱水進行加熱,熱量通過罐體內壁與濕物料接觸。濕物料吸熱後蒸發的水汽或其他氣體,通過真空泵經真空排氣管被抽走。由於罐體內處於真空狀態,且罐體的回轉使物料不斷的上下,內外翻動,故加快了物料的幹燥速度,提高幹燥速率,達到均勻幹燥的目的。
應用範圍:
本機適用於醫藥、食品、化工等行業的粉、粒狀物料的真空幹燥和混合,尤其適用由下列要求的幹燥:
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化,有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
技術參數表:
規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
加熱麵積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
轉速 (rpm) | 4 - 6 | |||||||||
電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
占地麵積長×寬(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
夾套設計壓力 (MPa) | ≤0.3 | |||||||||
工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
用冷凝器時,真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
型號,功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
不用冷凝器時,真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
型號,功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注:對幹燥前後容積變化很大的物料,其裝料係數可適當加大或縮小。
