在高危的（de）化工行業，如果草莓污视频不（bú）能及時的發現（xiàn）設備的（de）腐蝕，後果（guǒ）便（biàn）是（shì）一場場的事（shì）故，特別是各種高（gāo）危介質的載體--儲罐。那麽，儲罐的腐蝕一般發生在哪些部位？應該如（rú）何防範呢？

儲罐腐蝕一般在哪些部（bù）位？

會出現哪些腐蝕？

儲（chǔ）罐常見腐蝕（shí）原因

儲罐罐壁的腐蝕

包括外壁（bì）和內壁。

儲罐外壁接觸大氣（qì），儲罐周邊（biān）的環境一般為（wéi）石油化工企業，工業大氣中（zhōng）含有二氧化硫、硫化氫、二氧化氮等有害氣體（tǐ），由於吸附作用、冷凝作用或下雨等原因，空氣中的水汽或雨水在儲罐（guàn）外壁形成水膜，這種水中可能溶（róng）有酸、堿、鹽類和其他雜質，會起

到電解液的作用，使金屬表麵（miàn）發生電化學腐蝕。

因（yīn）電解液層比（bǐ）較薄，所以外壁（bì）電（diàn）化學腐（fǔ）蝕比較輕微，而且腐蝕也比較均勻。但在罐（guàn）頂凹（āo）陷處、焊縫凹陷處、保溫層易進水的地方（fāng）、抗風圈與罐壁連接處以及其他易積水的地方，會形成較為嚴重的局部腐蝕。

儲罐（guàn）內壁有兩（liǎng）個（gè）重點腐蝕部位，分（fèn）別是底部焊縫（féng）向上0-300mm的範（fàn）圍內的罐（guàn）壁以及（jí）介質液位波動（dòng）處（即油（yóu）氣交界麵附近）。

在介質中雜質的水分長時（shí）間沉積，在灌內形成積水，由於排水管的中心線一般比罐壁高約300mm，所以罐底始（shǐ）終有200mm-300mm的水存在（zài），沉積水中含大量的氯化（huà）物、硫化物、氧、酸類物質等（děng），形（xíng）成較強的電解質溶液，產生電（diàn）化學腐（fǔ）蝕，造成儲罐內壁根部較嚴重的局部腐蝕（shí）。

罐壁液位波（bō）動處，由於介質內和介（jiè）質上部氣象空間中的含氧量（liàng）不同，可形成氧濃差電池而造成腐蝕。還可（kě）因液位處幹（gàn）濕狀況頻繁交替導（dǎo）致沉澱物的積聚而形成垢下腐蝕。在儲罐進出料過程中，液位（wèi）的變化及攪動作用，更加速了這兩種腐（fǔ）蝕。

儲罐罐底（dǐ）的腐蝕

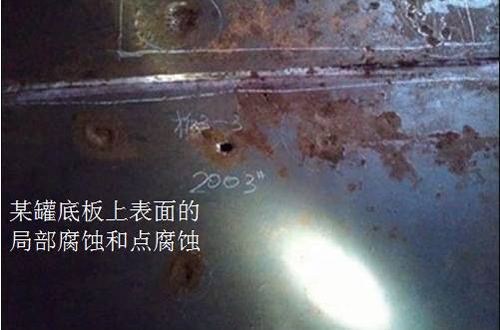

儲罐底板的介（jiè）質側一般腐蝕（shí）的會比壁板更加嚴重，有時甚至會腐蝕（shí）穿（chuān）孔而出現泄漏現象。這（zhè）些腐蝕主要源於灌內的沉積（jī）水，沉積（jī）水中的硫化物（wù）、氯化物、氧等物質會（huì）與金屬發生反應，造成的電化學腐蝕。

另外，在物料的注入部位，由於流體的衝刷，可能形成局部的衝蝕。立柱（zhù）在灌裝、提取、液流運動等正（zhèng）常狀態下，都可能與（yǔ）底板發生（shēng）摩擦（cā）和振動（dòng），這種機械磨損配合縫隙腐蝕，可導致（zhì）立柱下（xià）底板的腐（fǔ）蝕穿孔。

儲罐底板的土壤（rǎng）側的儲（chǔ）罐底板的腐蝕比介質側更加嚴重（chóng）。邊（biān）緣（yuán）板是容易（yì）受腐蝕的部位，儲罐基礎如果沒有有效（xiào）的防滲水措施或防滲水材料老化（huà）失效，則雨水和水汽容易沿罐底板與罐基礎的縫隙（xì）侵入到罐底的（de）周邊部位（wèi），進行腐蝕。

由於儲罐沉陷的（de）不均勻，底（dǐ）板會高低起（qǐ）伏或有踏空現象。罐底板與（yǔ）基礎的接觸不良會導致罐底土壤的充（chōng）氣不均而形（xíng）成（chéng）氧濃差電池，造成罐底板的腐蝕。

由毛細現象引起（qǐ）的水分侵入和由於水的存在而造成的（de）微生物腐蝕。

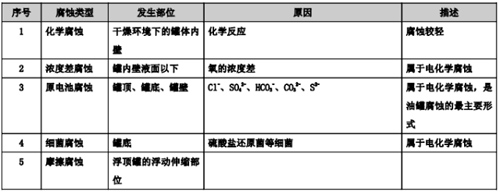

儲罐內、外部腐蝕機理總結

儲罐腐蝕檢測

麵對這些腐蝕，如果不加以防範，後果不堪設（shè）想。那麽，草莓污视频（men）應（yīng）該（gāi）如何去防範呢？定期檢查與實時監測是比較常用的方法。

儲罐的宏（hóng）觀檢查

儲罐的整體腐蝕、重（chóng）大缺陷一般可通過宏觀檢查和超聲波測厚（hòu）發現（xiàn）。其中宏觀（guān）檢測包括：

儲罐本體的變形、泄漏、板材的（de）減薄。

連接焊縫的裂（liè）紋、氣孔。

浮盤、密封、升降（jiàng）導向係統的完（wán）好性。

防腐（fǔ）層保溫層退化。

呼吸（xī）閥、盤梯、抗風圈等附件。

加（jiā）熱（rè）器、攪拌器等內部設施。

基礎缺陷。

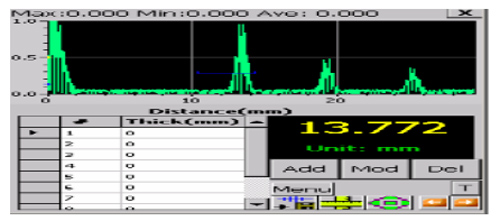

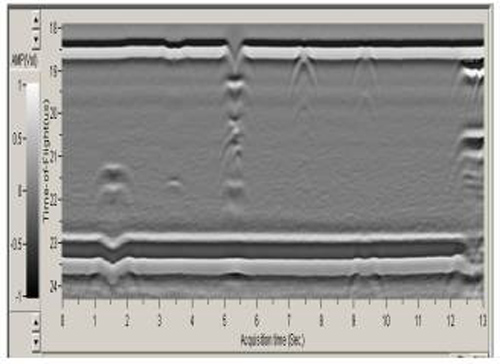

根（gēn）據超聲波脈衝反（fǎn）射原理來進行厚度測量的，當探頭（tóu）發射的超（chāo）聲波脈衝通（tōng）過被測物體到達材（cái）料分界麵（miàn）時，脈衝被反射回探頭，通過精確測量超聲波在材料中（zhōng）傳播（bō）的時間來確定被測（cè）材料的厚度。

超聲波厚（hòu）度檢測是罐體整（zhěng）體腐蝕（shí）的常用檢測方法，應對壁（bì）板和頂板壁厚進行測定，可按下列三種情況布點：

按排板的每塊板布點

按每塊板的局部腐蝕深度布點

按點蝕布點

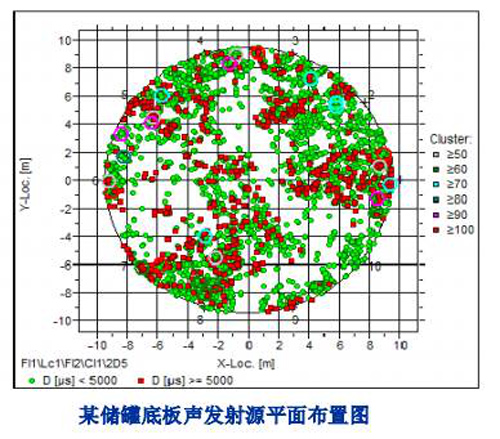

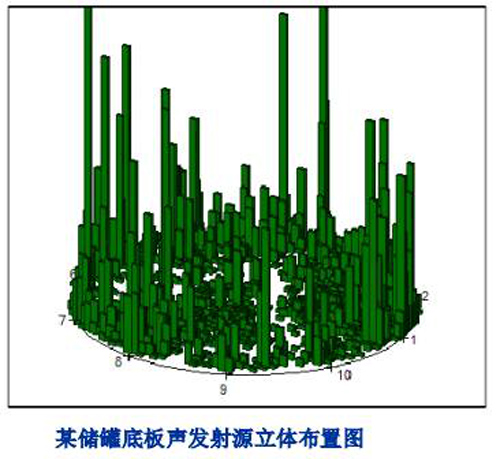

聲發射又稱應力（lì）波發射。在外（wài）部條件的作用下（xià），固體的缺陷或潛在缺陷改變（biàn）狀態而自動發出的（de）彈性波的現象便是聲發射。

聲發射檢測采（cǎi）用高靈敏度傳感器，在材料或者構件受到外力的作用，且又遠在其達到破損以前，接收這些缺陷與損傷開始出（chū）現（xiàn）或擴（kuò）展時所發出的聲發射信號，通過對這些信號進行分（fèn）析，處（chù）理來（lái）進行檢測、評估材（cái）料或者構件缺（quē）陷、損傷等內部特征。

通過（guò）聲發射檢測（cè），能獲得哪些信息？

可提供材料何時、何處、嚴重程度信息，進行失效破壞的提前預（yù）報。

缺（quē）陷（xiàn）的動（dòng）態信息，可由此來評價缺陷的實際危害程度，以及結構的整體（tǐ）性和預期使用（yòng）壽命。

可提供隨（suí）載荷、時間、溫度等工況的瞬態或連（lián）續信息，因此適（shì）用（yòng）於過程監控，以及（jí）早期或臨近破壞的預報。

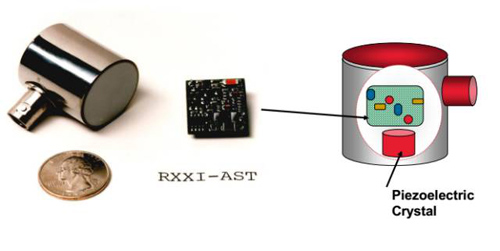

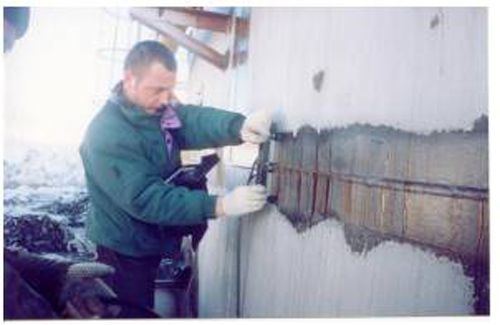

值得注（zhù）意的是，這種方法檢測可以保最少拆（chāi）除（chú）儲罐（guàn）的保溫層。為安裝探（tàn）頭隻需在保溫層上開一個小孔，而不需要拆掉保溫層來發現保溫層下的容（róng）器腐蝕等問題。

高溫現場使用波導杆（gǎn）可永久焊（hàn）在容器表麵（miàn），隻需要在保溫層開一個2cm直徑的（de）孔，探（tàn）頭安（ān）裝在保溫層外部。在非常大的低溫鑄罐上的探（tàn）頭為日（rì）常（cháng）檢測永久地（dì）安（ān）裝在保溫層下，並將（jiāng）電纜聯接到一個（gè）操（cāo）製盤上。

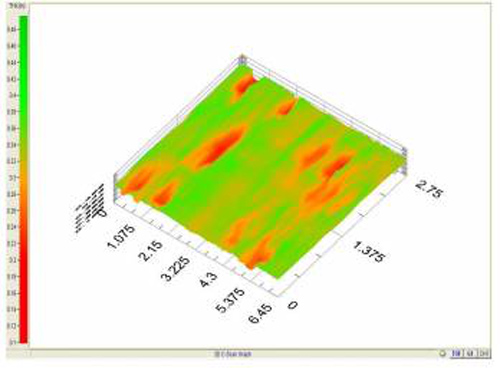

儲罐的（de）漏磁檢測

鐵磁性材料（liào）在磁化後內部產生很強的磁感應強度，磁力線密度增大幾（jǐ）百倍到幾千倍，如（rú）果材料中存在不連續（xù）（主要包括（kuò）缺陷造成的不連續性（xìng）和結構、形（xíng）狀、材質等原因造成的不連續（xù）性），磁力線會發生畸變，部分磁力線就有可能溢出材料表麵，從空間（jiān）穿過，形（xíng）成漏磁場，漏磁場的局部磁極能夠吸引鐵磁物質（zhì）。

儲罐的在役檢（jiǎn）測技術

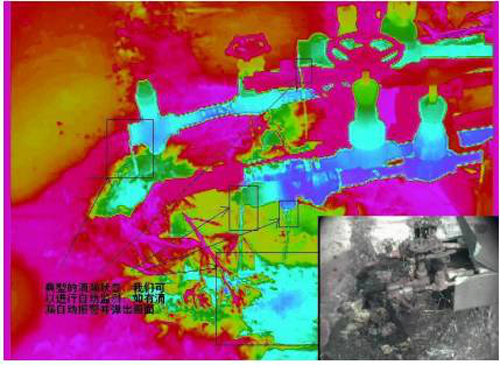

1、視頻監測技（jì）術-泄漏檢測

可采用在線熱像（xiàng）儀進行泄露（lù）分析檢測，實（shí）現實時進行觀測和分析管線法蘭、機泵密封、儲罐（guàn）等部（bù）位的泄露。

2、視頻監測技術-保溫層（céng）定性監測（cè）分析

采用定點熱（rè）成像儀進行監測，可清晰識別保溫失效程度，提供重點點位進行掃描檢測，為辨別保溫層脫落或罐（guàn）壁腐蝕（shí）失效提供預處理（lǐ）定位（wèi）依據（jù）。

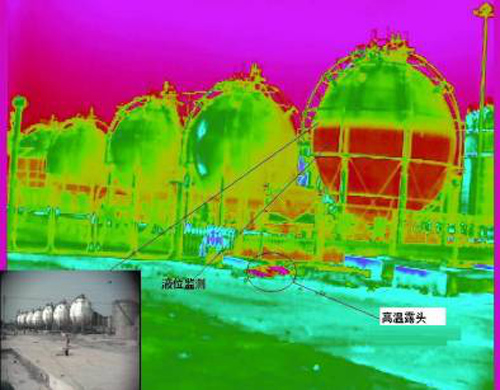

3、視頻監測技術-多罐液位監測

采用（yòng）定點熱成像儀進行監測，可清晰觀察多罐液位。
